Уже стало промышленным стандартом применение структурированного подсвета в технологии объемного сканирования различных поверхностей. Отражение прерывистого светового потока, генерируемого проекционной системой сканера на исследуемый объект, фиксируется камерами высокого разрешения и анализируется в программе с последующим построением трехмерной цифровой модели. 3D-сканеры компании AICON представляют собой образцовые решения, использующие данную технологию. Они известны стабильностью измерений в широком диапазоне внешних условий работы, а так же надёжностью и универсальностью.

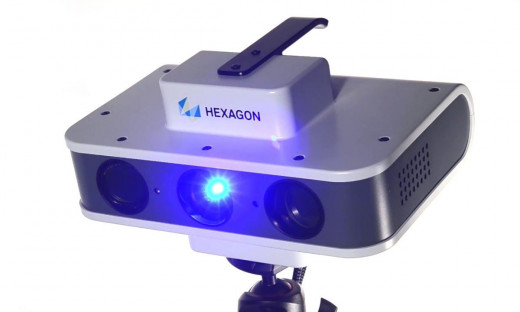

Система 3d-сканирования PrimeScan

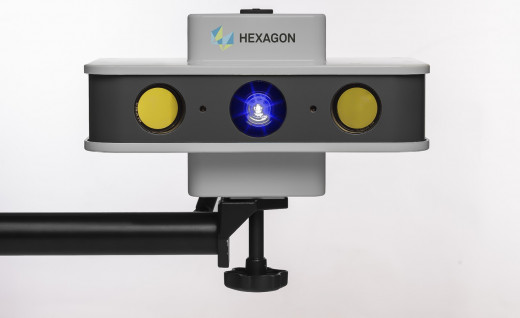

Несмотря на то, что линейка сканеров PrimeScan от AICON 3D Systems - это решение базового уровня, она обеспечивает высокоточную оцифровку деталей, позволяющую получать качественные полигональные модели в фирменной программе AICON OptoCat.
Под любые задачи моделирования 3D-сканеры PrimeScan имеют удобный набор фиксированных конфигураций с разными измерительными зонами и разрешением матриц. Кроме этого, каждый сканер оснащается подсветкой синего цвета, дающей возможность делать измерения почти при любых условиях внешнего освещения, например, в цехах предприятий. Компактный размер сканера и его малый вес, менее 4 кг, вкупе с небольшим рабочим расстоянием, делают PrimeScan оптимальным устройством для легкого сканирования в ограниченных условиях применения, как то: поверхность стола или тесная производственная обстановка. Дополнительные аксессуары (штативы, поворотные столы) позволяют автоматизировать процесс измерений и упростить оцифровку габаритных объектов (с портативной системой фотограмметрии Scanreference).
Мощный источник света позволяет работать даже с глянцевыми и темные поверхностями без применения матирующих составов. Лазерные указатели, интегрированные в модуль устройства, обеспечивают простоту позиционирования объекта измерения.
В конфигурациях доступны камеры с различным разрешением (5 либо 8 Mpix). От разрешающей способности матрицы зависит степень детализации в процессе захвата изображения. Диапазон полей измерения (областей сканирования), в котором объект может быть оптимально оцифрован варьируется от 50 до 700 мм.
Доступные конфигурации:
| Разрешение камер, Mpix | Область сканирования, мм (1) |
Точность, мкм (2) |
Разрешение, мкм (3) | Рабочее расстояние (4) |
|---|---|---|---|---|
| 5 | 50 | ± 4 | 16 | 370 |
| 125 | ± 7 | 40 | ||
| 200 | ± 12 | 63 | ||
| 400 | ± 20 | 125 | ||
| 700 | ± 56 | 208 | 540 | |
| 8 | 100 | ± 6 | 27 | 370 |
| 450 | ± 25 | 109 | ||
| 650 | ± 52 | 155 | 540 | |
(1) Диагональ области видимости в центре кадра. Положения камер определяется используемыми калибровочными пластинами.
(2) Усредненная характеристика точности серии измерений после сшивки снимков (определена исходя из процедуры VDI Guideline 2634–3).
(3) Значение горизонтального разрешения - соотношение зоны видимости и количества пикселей матрицы камер (рассчитаны теоретически).
(4) Расстояние от сканера до центра области сканирования.
Купить 3D-сканер AICON PrimeScan выгодно в компании Фолипласт Нижний Новгород с доставкой в Москву, Санкт-Петербург, Самару, Казань, Новосибирск и другие города России.
Сделайте заказ по телефону 8 (800) 302-13-41 либо отправьте заявку в любой контактной форме сайта. Наши сотрудники предоставят полную информацию и окажут помощь в выборе 3d-сканера от AICON 3D Systems для ваших задач.
