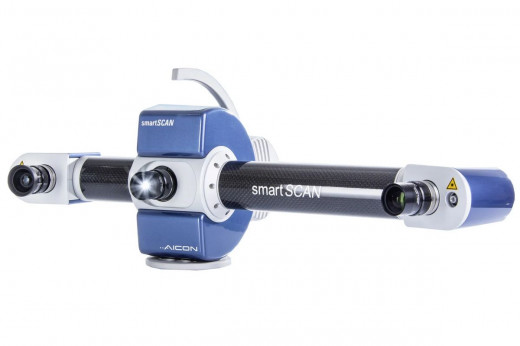

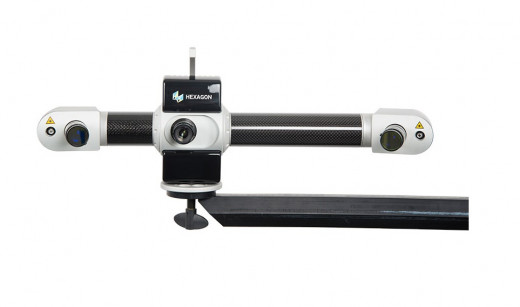

Конструкция SmartScan-HE
Компактность модульной структуры сканера делает его использование максимально удобным для выполнения задач на выезде или в ограниченном пространстве.
Легко адаптируемая конструкция системы SmartScan подходит к инженерно-техническим задачам наилучшим образом, например:
- для проектов реверс-инжиниринга;

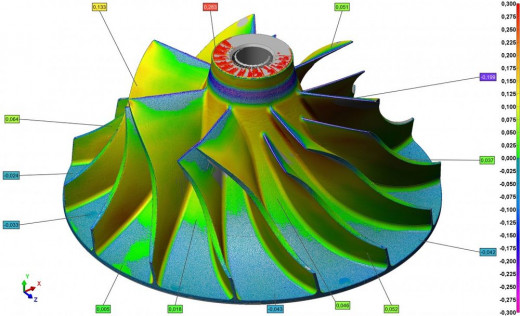

- для оценки погрешностей серийных деталей;
- для конструкторских разработок.
Особенности и преимущества сканера AICON
- Камеры устройства расположены ассиметрично относительно центрального модуля-проектора: такая конфигурация создает 3 различных угла триангуляции, что позволяет сканировать труднодоступные зоны поверхностей.

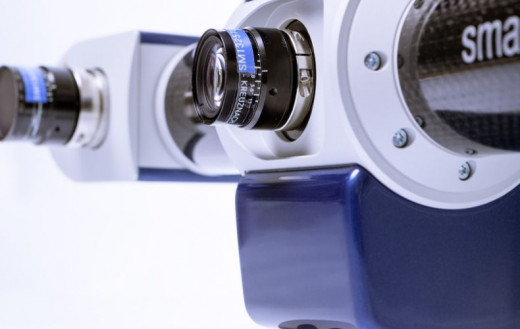

- В конфигурациях доступны камеры с низкошумными матрицами CCD различного разрешения: 5 Mpix или 8 Mpix (12 Mpix для моделей премиум-класса). От этих параметров зависит степень детализации в процессе захвата изображения.
- Диапазон областей сканирования (FOV), в котором объект может быть оцифрован без искажений варьируется от 60 до 1550 мм, а рабочее расстояние - от 370 до 1500 мм. Измерительные зоны могут быть расширены за счет дополнительных модулей.
- Сканер оснащается LED-источником синего цвета, дающим возможность проводить измерения, не опасаясь помех от внешнего освещения.

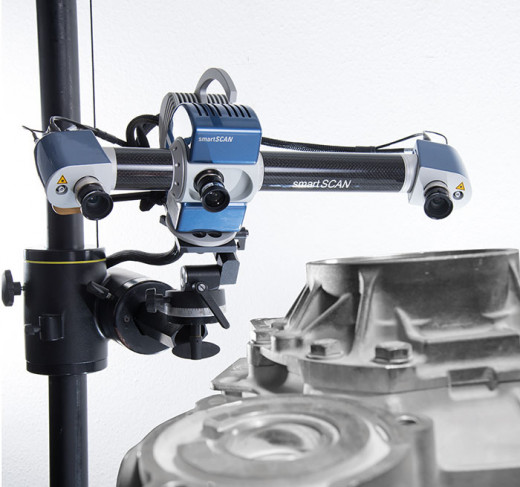

- Дополнительные аксессуары (поворотные столы, штативы, модули поворота и наклона) позволяют существенно автоматизировать процесс измерений. А с комплектом фотограмметрии AICON DPA реализуется возможность сканирования крупногабаритных изделий.
- Фирменная программа для постобработки Aicon OptoCat консолидирует данные измерений в единой системе координат и собирает части полученных изображений в когерентную 3d-модель объекта.
Конфигурации, доступные для заказа SmartScan-HE:
| Разрешение камер, Mpix | Область сканирования, мм (1) |
Точность, мкм (2) |
Разрешение, мкм (3) | Рабочее расстояние (4) |
|---|---|---|---|---|
| 5 | 60 | ± 4 | 20 | 370 |
| 125 | ± 7 | 40 | ||
|
125 |
± 7 | 43 |
1000 |
|
| 200 | ± 11 | 64 | ||
| 500 | ± 22 | 153 | ||
| 850 | ± 61 | 266 | ||
| 750 | ± 55 | 230 |
1500 |
|
| 1550 | ± 220 | 485 | ||
|
|
||||
| 8 | 75 | ± 8 | 20 | 370 |
| 150 | ± 10 | 33 | ||
| 250 |
± 14 |
64 | ||
| 350 |
± 18 |
79 | ||
| 300 | ± 20 | 71 | 1000 | |
| 450 | ± 28 | 108 | ||
| 650 | ± 42 | 159 | ||
| 650 | ± 60 | 230 | ||
| 1300 | ± 85 | 324 | ||
(1) Диагональ области видимости в центре кадра. Положения камер определяется используемыми основами из углепластика.
(2) Усредненная характеристика точности серии измерений после сшивки снимков (определена исходя из процедуры VDI Guideline 2634–3).
(3) Значение горизонтального разрешения - соотношение зоны видимости и количества пикселей матрицы камер (рассчитаны теоретически).
(4) Расстояние от сканера до центра области сканирования.
