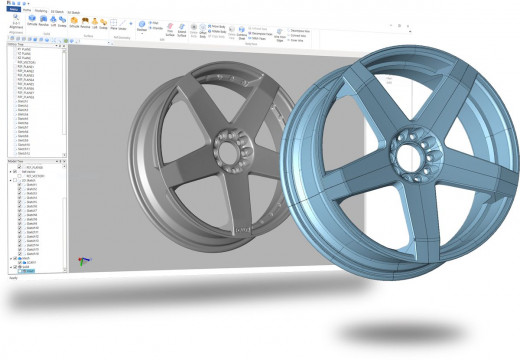

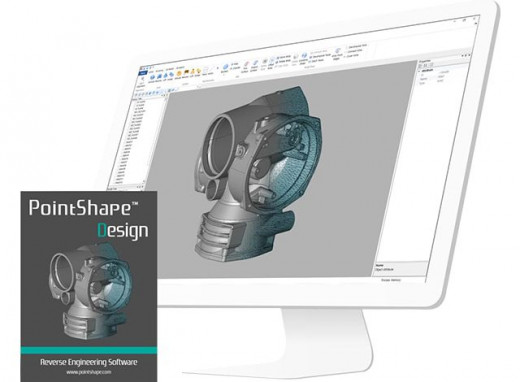

Программный продукт PointShape™ Design для 3D-моделирования

Программный продукт PointShape™ Design, созданный в Южной Корее, соответствует самым строгим требованиям к визуализации. Для этого разработчики использовали ядро 3D-моделирования Convergence Geometric Modeler (CGM), на котором работает известное ПО CATIA. Кроме этой мощной платформы в решении применен скоростной инженерный графический движок HOOPS Visualize, что позволяет программе очень быстро генерировать редактируемые параметрические модели деталей, и предоставляет пользователям эффективный и интуитивно знакомый процесс проектирования.

Обратное проектирование по 3d-сканам

На основе данных объемного сканирования PointShape™ Design легко создает 3d-модели для системы автоматизированного проектирования. Встроенные в программу инструменты обработки без задержек проходят трудоемкие этапы моделирования.

Важным отличием PointShape от аналогов программного обеспечения для реверс-инжиниринга выступает способность извлекать проектный замысел и дизайн, а не только реконструировать форму изделия. Стоит отметить, что южнокорейское ПО не уступает по возможностям широко распространенным, но теперь малодоступным, программам от Geomagic, как например, Design X.

Основные функциональные возможности ПО PointShape™

Облако точек и обработка полигональных данных

• Инструменты обработки облака точек, полученного после сканирования, обеспечивают выравнивание, слияние, фильтрацию и удаление шума.
• Инструменты редактирования многоугольников (так называемых полигонов), образующих поверхность модели, делают возможным быстрое заполнение пробелов, а также операции сглаживания, прореживания, разделения, оптимизации.
• Функция оптимизации полигональной сетки путем повышения мозаичной детализации (тесселяции) посредством добавления в структуру новых более мелких треугольников.

Редактирование

• Содержит все необходимые инструменты для преобразования сеток в редактируемые CAD-модели.
• Возможности быстрой коррекции поверхностей и твердотельных моделей, включая: скругление, снятие фаски, обрезку и расширение.
• HOOPS Visualize оперативно "прокачивает" большой объем данных и ускоряет рендеринг.

Моделирование

• Двумерные эскизы вместе с созданием стандартных связей и графических элементов, задающих ограничения, как то: линия, точка, круг, прямоугольник, эллипс, шлиц, прорезь.
• Быстро создает твердые тела или поверхности, включая развертку, выдавливание, вращение и выравнивание.
• Формирование эталонной геометрии, включающей плоскость, вектор и точку.
• Результаты моделирования совместимы со всеми САПР-программами.


Контроль отклонений

• Средство анализа отклонений между сеточной и твердотельной моделью.

ПО Design от PointShape™ актуально во многих сферах как основа для конструкторской подготовки производства сложных деталей и узлов, в частности: в промышленном дизайне, 3D-печати, для программирования станков с ЧПУ.

Приобрести и внедрить программу PointShape™ Design для своих задач можно при поддержке компании Фолипласт.
Так же у нас вы можете заказать ознакомительную версию ПО PointShape Design без оплаты.
Сделайте заказ по телефону 8 (800) 302-13-41 либо отправьте заявку в любой контактной форме сайта.
